小型網帶發黑爐
發布日期：2019-10-29 10:37:17 所屬分類: 常規工業爐 瀏覽次數：3698次

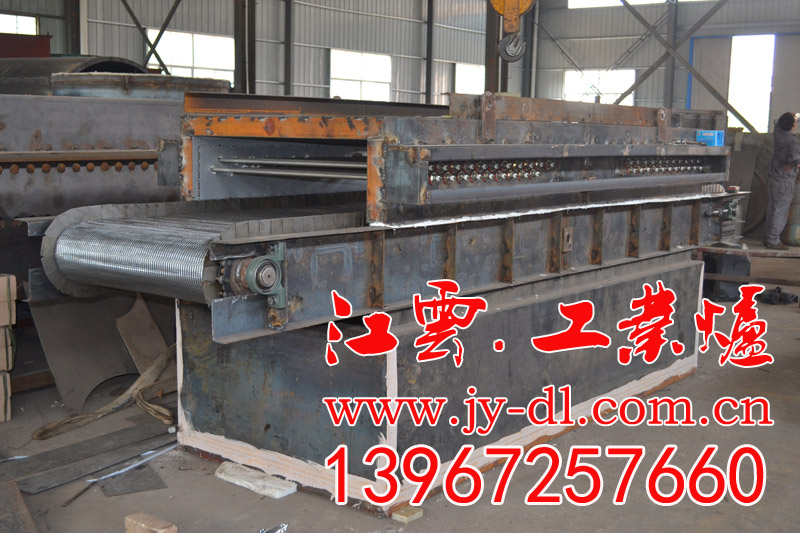

網帶式發黑爐
本系列水蒸汽處理爐系連續作業的粉冶金專用電爐，主要用于粉末冶金制品的蒸汽處理。整個設備由爐體、網帶傳動系統、溫度控制系統、蒸汽鍋爐組成。
網帶式發黑爐爐體由進料段、預熱段(選配)、黑化段、冷卻段及出料段組成。
網帶傳動系統由耐高溫網帶、傳動裝置組成。網帶的運行速度通過變頻器調節，配置有數顯式網帶測速裝置；可直讀網帶速度。
溫控系統由熱電偶、數顯式智能PID調節器和可控硅組成，形成閉環控制系統，可實現自動JQ控溫。
主要技術參數及配置
|
型號
|
WFH300/70-3
|
WFH300/70-4
|
WFH400/70-5
|
|
額定功率(kw)
|
45
|
75
|
95
|
|
網帶寬度(mm)
|
200
|
300
|
400
|
|
電源電壓(V)
|
380
|
380
|
380
|
|
相數
|
3
|
3
|
3
|
|
加熱區數
|
3
|
4
|
5
|
|
網帶傳動速度(mm/min)
|
10-50
|
10-50
|
30-150
|
|
zui高使用溫度(℃)
|
700
|
700
|
700
|
|
爐溫均勻度(℃)
|
±5
|
±5
|
±5
|
|
馬弗有效截面尺寸（mm）
|
220×70
|
330×70
|
430×70
|
|
爐體長度(mm)
|
L2=3200
|
L1=1500 L2=4300
|
L1=2000 L2=5400
|
|
生產能力(kg/h)
|
50-80
|
80-120
|
100-150
|
|
控溫方式
|
PID、SCR控制
|
PID、SCR控制
|
PID、SCR控制
|
|
外形尺寸（mm）
|
1200×1600×8000
|
1200×1600×12000
|
1300×1600×13000
|
L1=預燒段 L2=發黑段 注：生產能力以45#鋼為例
